Beschrijving

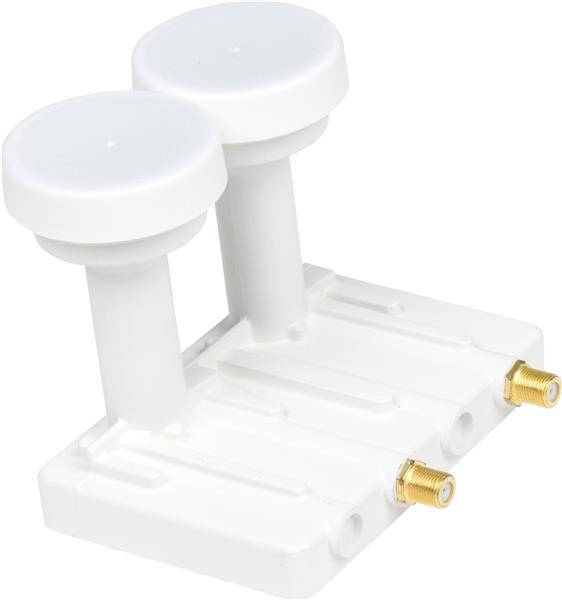

Maximum PQ-32 DUO LNB twin 80 is geschikt voor ontvangst van Astra 1 en Astra 3 in een 78 / 80 cm schotel. De twee satellietposities op 19.2 en 23.5 graden Oost op maximaal 2 tuners te ontvangen via 2 kabels. Maximum PQ-32 DUO LNB TWIN 80
geschikt voor gebruik in schotels met diameter van 78 / 80 cm.
Speciaal voor ontvangst van de Astra 1 (19,2 graden Oost) én de Astra 3 ( 23,5 graden Oost) in één schotel !
● Astra 1 op 19,2 graden Oost
● Astra 3 op 23,5 graden Oost
● Het gemak is dat u één kant en klaar block in uw schotel plaatst dat reeds een ingebouwde DiSEqC switch bevat.
● Slechts één coax kabel per ontvanger naar het monoblock.
● Indien uw ontvanger het DiSEqC protocol ondersteund schakelt deze automatisch onder het zappen naar de juiste satelliet nadat u éénmalig de kanalen van beide satellieten in uw ontvanger heeft ingelezen.
Installatie bij montage aan de Astra 3 hoorn :
Installatie vanaf achter de schotel gezien bij montage aan Astra 1 hoorn :
● Monteer het monoblock aan het linker LNB, de rechter LNB hangt dan dus vrij;
● Zet de elevatiehoek (hellingshoek van de schotel, Triax heeft een gradenboog aan de zijkant) van de schotel op circa 30 graden en zet deze handvast ;
● Verbind een satfinder met het monoblock en uw ontvanger;
● Richt uw schotel uit op de Astra 1 satelliet, te vinden op 19,2 graden Oost, dit is vanaf het zuidpunt uw schotel 19,2 graden horizontaal naar links bewegen;
● Indien u maximaal signaal krijgt (met bijvoorbeeld een satfinder) op de Astra 1 satelliet, staat ontvangst voor de Astra 3 ook automatisch goed maar dient de Astra 3 LNB nog wél omhoog te kantelen (bijdraaien)
● U kunt fine-tunen door de schotel nog in verticale positie bij te stellen, bij maximaal signaal alles vastzetten;
● Satfinder tussen LNB en ontvanger verwijderen;
● Stel in uw ontvanger in dat u met een DiSEqC switch werkt en de Astra 1 is LNB 1 en de Astra 3 is LNB 2 (per merk van ontvanger kan dit in het menu enigszins anders zijn aangeduid, bij Topfield ontvangers is dit bijvoorbeeld Astra 1 is LNB 1 van 4 en Astra 3 is LNB 2 van 4 volgens DiSEqC 1.0 )
● Bij Fastscan gebruik hoeft u doorgaans niets in het menu aan te passen.
Features
• 4.3° Monoblock TWIN LNB
• For 2 Receivers and 2 satellite positions
• Gold connectors
• Latest PLL Technology
• High Performance
• Low noise
• Weather boots included
Technical specifications
● Noise Figure 0.1 dB (typ.)
● Input Frequency range 10.7-12.75 GHz
● Output Frequency Range 950-2150 MHz
● LO 9.75/10.6GHz
● Power consumption 250MA(Max.)
● High Gain 55-66 dB
● Neck Size 40 mm
● Operation Temperature -35℃ to 60℃
voorbeeld Installatiehandleiding DUO LNB's:
